Электронные разъемы – полный обзор типов разъемов и штекеров

Разъемы - один из основных компонентов любой электронной системы. Хотя их часто недооценивают, правильные разъемы необходимы для правильного функционирования различных устройств и систем. От простых аудиоразъемов до сложных разъемов для передачи видео и данных - каждый тип разъемов имеет свое уникальное применение и значение. Правильный выбор разъемов может существенно повлиять на эффективность систем, надежность соединений и удобство использования устройств.

Знание различных типов разъемов необходимо как в профессиональном контексте, так и при повседневном использовании электроники. Ниже представлен полный справочник по наиболее важным разъемам, используемым в различных областях техники.

Разъемы и гнезда - что вы должны о них знать?

Давайте рассмотрим различные типы разъемов, которые обычно используются в электронике. Понимание их функций и особенностей позволит вам лучше ориентироваться при выборе подходящих компонентов в соответствии с вашими потребностями как в бытовом, так и в профессиональном контексте. Мы рассмотрим шесть основных категорий электронных разъемов, чтобы предоставить полный обзор и практическую информацию о них.

Разъемы делятся на:

• аудиоразъемы,
• USB-разъемы,
• разъемы для передачи данных,
• сетевые разъемы,
• видеоразъёмы
• внутренние разъемы,
• разъемы питания.

Основные типы электронных разъемов и электрических штекеров

• Аудиоразъемы

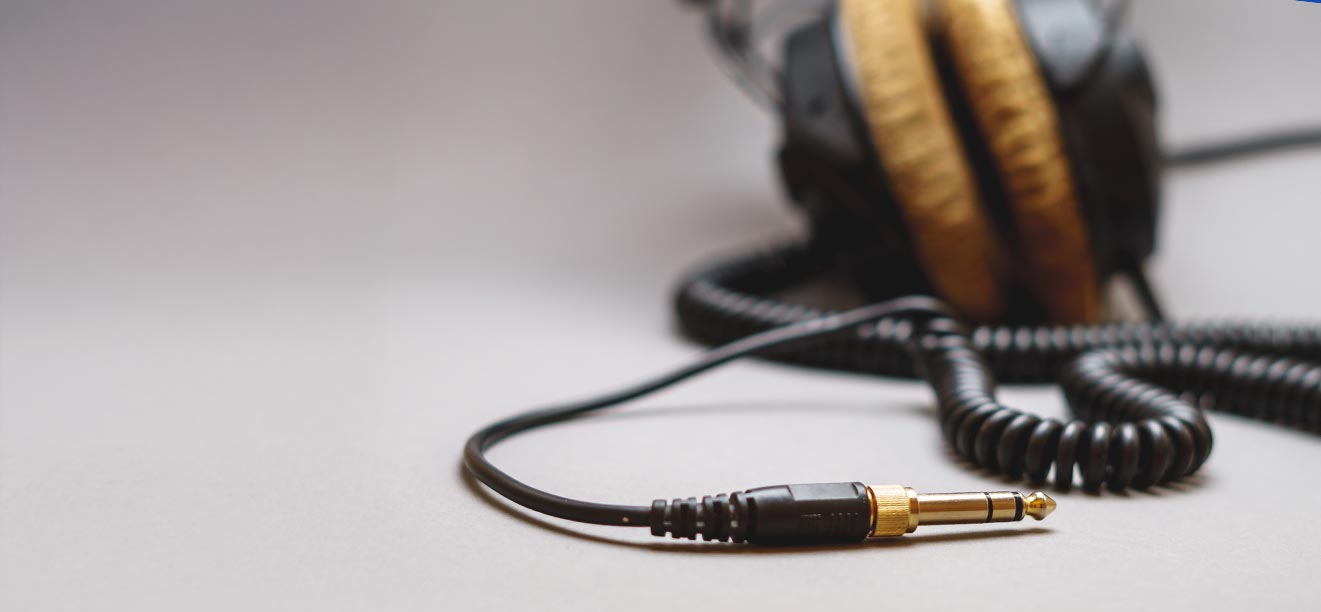

Аудиоразъемы используются для передачи звука между различными устройствами. Они включают в себя как аналоговые, так и цифровые соединения, которые необходимы для аудио- и видеосистем. К наиболее распространенным типам относятся разъемы типа джек, RCA и XLR. Разъемы Jack широко используются в наушниках и микрофонах, а разъемы RCA - в Hi-Fi системах и телевизорах. XLR-разъемы, напротив, используются в профессиональном аудиооборудовании и студиях звукозаписи. Каждый из этих разъемов имеет свои особенности, которые влияют на качество звука и удобство использования.

• Разъемы USB

Разъемы USB (Universal Serial Bus) - одно из важнейших решений для передачи данных и питания в электронных устройствах. С момента своего появления USB стал стандартом для компьютерных соединений, обеспечивая передачу данных и питания для внешних устройств. Существует множество типов USB-разъемов, включая USB-A, USB-B и новейший USB-C, популярность которого растет благодаря его симметричному дизайну и поддержке высоких скоростей передачи данных и питания. USB-разъемы используются в компьютерах, смартфонах, принтерах и многих других устройствах, что делает их чрезвычайно универсальным решением.

• Разъемы для передачи данных

Разъемы для передачи данных используются для передачи информации между устройствами. В качестве примера можно привести разъемы HDMI, DisplayPort, USB и Thunderbolt. HDMI обычно используется в телевизорах, компьютерах и игровых консолях для передачи видео и аудио высокой четкости. DisplayPort используется в основном в компьютерах и мониторах для передачи видео- и аудиосигналов, а Thunderbolt, обеспечивающий очень высокую скорость передачи данных, применяется в более продвинутых приложениях, таких как внешние жесткие диски и док-станции.

• Сетевые разъемы

• Видеоразъемы

Видеоразъемы обеспечивают передачу сигналов изображения между устройствами. Наиболее часто используются VGA, DVI, HDMI и DisplayPort. VGA - это более старый стандарт, который до сих пор используется в некоторых старых мониторах и проекторах. DVI обеспечивает лучшее качество изображения по сравнению с VGA, а HDMI и DisplayPort - высочайшее качество изображения и звука, что делает их идеальными для современных телевизоров, мониторов и AV-систем.

• Внутренние разъемы

Внутренние разъемы находятся в компьютерах и других электронных устройствах и служат для подключения различных компонентов системы. Например, разъемы SATA, PCIe и M.2. Разъемы SATA используются для подключения жестких дисков и оптических приводов. PCIe - это разъемы, позволяющие подключать карты расширения, например графические карты. M.2 - это более новый стандарт, используемый для современных SSD и карт расширения. Он обеспечивает высокую скорость передачи данных в компактном форм-факторе.

• Силовые разъемы

Силовые разъемы отвечают за подачу электроэнергии к различным устройствам. К ним относятся разъемы типа IEC, используемые в компьютерах и офисной технике, и разъемы постоянного тока, которые обычно применяются в блоках питания ноутбуков и других мобильных устройств. Выбор правильного разъема питания имеет решающее значение для обеспечения стабильности и безопасности электропитания электронных устройств.

Глоссарий наиболее важных типов соединителей (Азбука соединителей)

A

• ATX (Advanced Technology eXtended): Стандартный разъем питания в настольных компьютерах. Обеспечивает питание материнской платы и других компонентов системы. Отличается прямоугольной формой и 20- или 24-контактными штекерами. Обеспечивает простое и безопасное подключение и замену блока питания.
• AUX (Audio Jack): Небольшой разъем, используемый для передачи аудиосигналов. Часто используется в наушниках, колонках и музыкальном оборудовании. Обычно имеет три контакта и позволяет передавать аналоговые аудиосигналы.

B

• BNC (Bayonet Neill-Concelman): Разъем, используемый для передачи видео и высокочастотных сигналов. Обычно используется в системах видеонаблюдения и телевизионных студиях.
• BS 1363 (Typ G): Используется в Великобритании и некоторых других странах в качестве стандарта источника питания. Оснащен тремя прямоугольными контактами и встроенным предохранителем. Его конструкция обеспечивает безопасность благодаря использованию заземления и блокировочного механизма, который предотвращает случайное прикосновение к контактам.

C

• Cinch: см. - RCA.
• Coaxial (Коаксиальный): Разъем, используемый для передачи аудио- и видеосигналов. Часто используется в телевизионных и спутниковых системах. Эффективно передает высокочастотные сигналы.
• CPU (Central Processing Unit): Ключевой разъем на материнской плате компьютера, используется для подключения процессора. Позволяет передавать данные и подавать питание.
• CPU Power Connector: Дополнительный разъем питания на материнской плате, обычно 4-контактный, 8-контактный или 12-контактный. Обеспечивает дополнительное питание процессора. Обеспечивает стабильное питание при интенсивном использовании.

D

• DIMM (Dual In-line Memory Module): Сокет на материнской плате, используемый для установки оперативной памяти. Отличается наличием двух отдельных рядов контактов, что повышает стабильность передачи данных.
• DIN (Deutsches Institut für Normung): Стандарт многоконтактного разъема. Часто используется в аудиооборудовании и для подключения клавиатуры и настольного компьютера.
• DisplayPort (DP): Разъем для передачи видео и звука, часто используется в мониторах и компьютерах для передачи высококачественного видео. Поддерживает высокие разрешения, такие как 4K и 8K, а также мультимониторную технологию.
• D-SUB (D-Subminiature): Используется для передачи видеосигналов и данных. Он характерен для мониторов и проекторов в старом компьютерном оборудовании. Известен благодаря использованию в стандарте VGA.
• DVI (Digital Visual Interface): Разъем, используемый для передачи видеосигнала. Он часто встречается в мониторах и видеокартах.
• • DVI-A (Analog): Передает только аналоговый видеосигнал. Используется относительно редко.
  • DVI-D (Digital): Передает только цифровой видеосигнал. Доступны версии с одной (Single Link) и двумя (Dual Link) полосами пропускания.
  • DVI-I (Integrated): Сочетает в себе функциональность DVI-D и DVI-A, поддерживая цифровые и аналоговые видеосигналы. Также доступны версии с одним и двумя каналами.

E

• eSATA (E-SATA): Внешний разъем для подключения жестких дисков и других устройств хранения данных непосредственно к компьютеру. Обеспечивает высокую скорость передачи данных. Разработаны для повышения помехоустойчивости и защиты от механических повреждений.
• Ethernet (RJ45): Сетевой разъем, используемый для подключения устройств к Интернету. Обеспечивает быструю и стабильную передачу данных по кабелю. Используется для подключения компьютеров, маршрутизаторов и других сетевых устройств.
• EURO (SCART): Аналоговый разъем для передачи видео и звука, популярный в старой бытовой электронике, особенно в Европе. Позволяет управлять такими устройствами, как телевизоры и видеоплееры.
• Europlug (Typ C): Широко распространенная в Европе розетка с двумя круглыми штырьками. Предназначена для маломощных устройств, таких как небольшие бытовые приборы и электронные устройства.

F

• FireWire (IEEE 1394): Высокоскоростной разъем для передачи данных, используемый в основном в старых устройствах, таких как цифровые камеры. Он обеспечивает возможность подключения нескольких устройств в конфигурации «цепочка» без необходимости использования дополнительного источника питания.
• F-Type: Используется для подключения телевизионных и спутниковых кабелей. Популярны благодаря простоте установки.

H

• HDMI (High-Definition Multimedia Interface): Популярный разъем, используемый для передачи высококачественного видео и аудио. Используется в телевизорах, мониторах, игровых приставках и других мультимедийных устройствах. Обеспечивает передачу сигнала с разрешением от стандартного (SD) до 4K. Обеспечивает простое и универсальное подключение мультимедийных устройств.

I

• IDE (Integrated Drive Electronics): Старый тип разъема для подключения жестких дисков и оптических приводов, замененный SATA. Отличается широким 40- или 80-проводниковым ленточным кабелем и относительно низкой скоростью передачи данных по сравнению с более новыми технологиями.
  • • IEC (International Electrotechnical Commission): Используется в основном для питания электронных устройств.
    • IEC C1/C2: Штекер в основном используется в блоках питания для небольших электронных устройств, таких как электробритвы. Часто используется в устройствах, не требующих высокой мощности.
    • IEC C3/C4: Разъем питания, предназначенный для легких устройств, таких как портативные радиостанции. В настоящее время заменен другими стандартами.
    • IEC C5/C6 („Микки / Клевер"): Часто используется на ноутбуках и некоторых блоках питания. Характерная форма напоминает диснеевского Микки Мауса.
    • IEC C7/C8 („8"): Используется на некоторых радиоприемниках, DVD-плеерах и других небольших устройствах. Выглядит как цифра 8 или дублет.
    • IEC C9/C10: Разъем питания, предназначенный для электронного оборудования, такого как компьютеры и принтеры. В настоящее время не используется.
    • IEC C11/C12: Незаземленные разъемы, используемые в специальных электронных приложениях. В настоящее время сняты с производства.
    • IEC C13/C14 („Kettle Plug"): Стандартный разъем питания для компьютеров и ИБП. Также называется «аппаратным разъемом».
    • IEC C15/C16: Аналогичен C13/C14, но устойчив к более высоким температурам (до 120°C). По этой причине он используется в нагревательных приборах, таких как электрические чайники.
    • IEC C17/C18: Разъем без заземления, для устройств, требующих меньшего тока. Чаще всего встречается в блоках питания для консолей Xbox.
    • IEC C19/C20: Предназначены для оборудования с повышенным энергопотреблением. Используется в некоторых ИТ-приложениях, таких как серверы или промышленное оборудование.
    • IEC C21/C22: Аналогичен C19/C20, но более устойчив к высоким температурам - 155°C. Используется в более требовательном оборудовании.
• IEEE 1284 (параллельный порт): Разъем, встречающийся на старых принтерах и сканерах. Позволяет передавать данные между компьютером и периферийными устройствами.

J

• Jack: Стандартный аналоговый аудиоразъем, чаще всего используемый для подключения наушников, микрофонов и других аудиоустройств. Он бывает разных размеров, самые популярные - 3,5 мм (мини-джек) и 6,35 мм (большой джек).

L

• Lightning: Разъем, используемый в устройствах Apple, таких как iPhone и iPad. Используется для зарядки и передачи данных. Имеет симметричный дизайн.

M

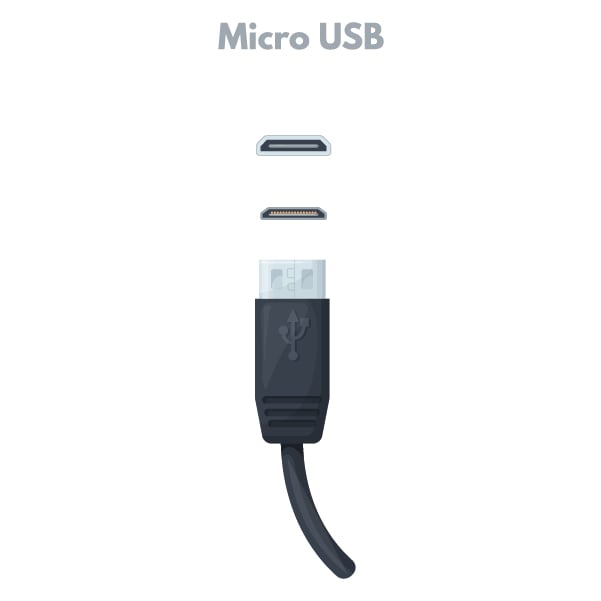

• Micro-USB: Небольшой USB-разъем, используемый в основном в старых смартфонах, планшетах и небольших устройствах. Он используется для передачи данных и зарядки.

• Mini-USB: Маленький USB-разъем, используемый в старых мобильных устройствах, цифровых камерах и некоторых периферийных устройствах. Позволяет передавать данные и заряжать устройство.

• Mini jack: Аудиовход 3,5 мм. Используется для передачи аналоговых сигналов, чаще всего в наушниках, микрофонах или колонках. Бывают стерео (3,5 мм) и моно (2,5 мм).

• Mini-XLR: Уменьшенная версия разъема XLR, используемая в некоторых компактных аудиоустройствах, таких как портативные микшеры и микрофоны.
• Mini-DIN: Используется в основном в аудио- и видеоаппаратуре, а также в компьютерах, например, для подключения PS/2. Имеет варианты с разным количеством контактов.

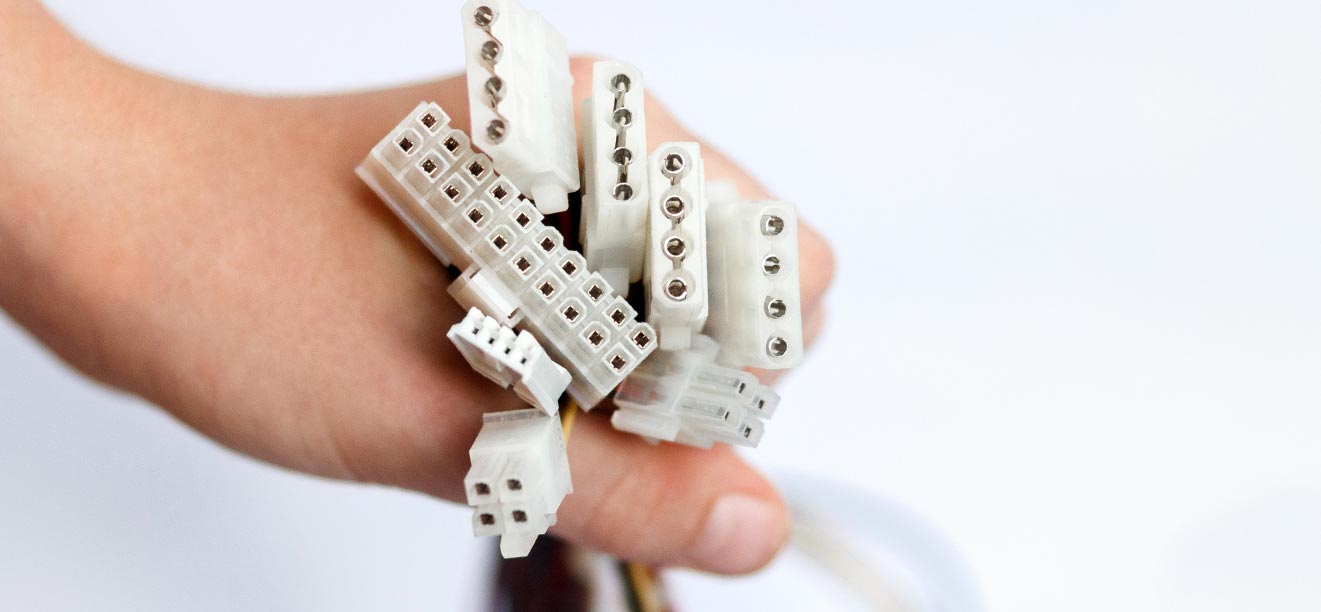

• Molex: Устаревший разъем питания, используемый в основном в компьютерах и современных видеокартах. Отличается простым двухрядным расположением контактов, что позволяет легко подключать кабели питания.
• M.2: Небольшой, но мощный разъем позволяет подключать твердотельные накопители. По сравнению со старыми разъемами M.2 обеспечивает более высокую производительность и гибкость. Он поддерживает интерфейсы SATA и PCIe, а также NVMe для еще более быстрого доступа к данным.

N

• NEMA 5-15 (National Electrical Manufacturers Association): Стандартная электрическая розетка, используемая в США, Канаде и некоторых других странах. Она имеет характерную прямоугольную форму с двумя плоскими штырями и одним круглым штырем заземления.

P

• Разъем автомобильного прикуривателя: Стандартная часть автомобильного оборудования, используемая для питания таких устройств, как зарядные устройства, GPS-навигаторы и охладители для путешествий. В легковых автомобилях он обычно имеет 12-вольтовую версию, а в грузовиках - 24-вольтовую.
• Разъем вентилятора: Позволяет подключить вентилятор к материнской плате.
• PCI Express (PCIe): Высокоскоростной разъем, используемый для подключения видеокарт, а также сетевых, звуковых и других карт.
• PS/2 (Personal System/2): Устаревший разъем, используемый в основном для подключения клавиатур и мышей. Появился в 1990-х годах как преемник разъема DIN. Его использование сократилось в пользу USB.

R

• • • RCA (Radio Corporation of America): Широко известен под названием cinch. Аналоговый разъем для передачи аудио- и видеосигналов, часто используемый в AV-оборудовании, таком как телевизоры, DVD-плееры и усилители.
    • RJ11 (Registered Jack 11): Телефонный разъем, используемый в основном для подключения стационарных телефонов и модемов. Обычно он имеет 4 или 6 контактов, из которых чаще всего используются два или четыре. Он отличается меньшим размером, чем популярный сетевой разъем RJ45.
    • RJ12: Шестиконтактный телефонный разъем. Используется в телефонных системах и для подключения таких устройств, как телефонные станции или модемы. По сравнению с более распространенным RJ11, он имеет больше проводов, что позволяет создавать более сложные конфигурации соединений.
    • RJ45 (Ethernet): Стандартный разъем, используемый в основном для подключения сетевых устройств, таких как компьютеры, маршрутизаторы или коммутаторы, к Интернету. Он имеет 8 контактов и используется с кабелями типа «витая пара», обеспечивая передачу данных на короткие и средние расстояния.
    • RS-232 (Recommended Standard 232): Разъем характерной трапециевидной формы, используемый для последовательных соединений. Штырьки этого разъема отвечают за различные функции, такие как передача данных, управление потоком или сигнализация состояния.

S

• • • SATA (Serial Advanced Technology Attachment): Используется для подключения жестких дисков, твердотельных накопителей и оптических приводов к материнской плате компьютера. Обеспечивает более быструю передачу данных, чем его предшественник PATA. Обеспечивает лучшую вентиляцию в корпусе и позволяет легче подключать устройства.
    • SCSI (Small Computer System Interface): Разъем, до недавнего времени использовавшийся в серверах и рабочих станциях для подключения устройств хранения данных.
    • SDI (Serial Digital Interface): Используется в профессиональном видеооборудовании для передачи несжатого видеосигнала. Отличается высоким качеством сигнала и устойчивостью к помехам.
    • Speakon: В основном используются в системах оповещения. Используется для надежного соединения усилителей мощности с громкоговорителями. Ударопрочный и простой в использовании благодаря механической блокировке.

T

• Thunderbolt: Универсальный разъем, позволяющий передавать данные, видео и аудио на очень высоких скоростях, соединяя устройства одним кабелем. В современных версиях Thunderbolt (3 и 4) используется разъем USB-C.

U

• USB (Universal Serial Bus): Стандартный разъем, используемый для подачи питания, передачи данных и подключения различных компьютерных устройств. Отличается универсальностью и простотой эксплуатации.
  • • Mini-USB и micro-USB: см. в разделе М.
•

  • • USB-A: Разъем прямоугольной формы. Позволяет подключать аксессуары и периферийные устройства, от карт памяти до клавиатур.


  • • USB-B: Разъем, используемый в принтерах, сканерах и других периферийных устройствах. Отличается прямоугольной формой с закругленными углами. Обеспечивает стабильное соединение и предотвращает случайное отсоединение.


  • • USB-C: Современный универсальный разъем с компактным дизайном. Он поддерживает передачу данных, зарядку, а также передачу видео и аудио. Благодаря симметричной форме его можно подключать в любом направлении.
• Подробнее о разъемах USB вы можете прочитать в статье:  Изменение названий стандартов USB на протяжении многих лет.

V

• VGA (Video Graphics Array): Устаревший стандарт разъемов для передачи видеосигнала, часто встречающийся в старых мониторах и проекторах. Он имеет 15-контактный разъем, обеспечивающий подключение через три ряда контактов. Это позволяет передавать видеосигнал в аналоговом виде.

X

• XLR (eXternal Locking Receptacle): Профессиональный разъем, используемый в основном в аудиооборудовании, особенно в микрофонах и студийном оборудовании. В последнее время их также можно встретить в блоках питания электровелосипедов. Разъемы XLR выпускаются в различных вариантах (3-контактные, 5-контактные) и отличаются высокой прочностью.

В этом глоссарии представлена основная информация о наиболее важных соединителях, что поможет вам лучше понять их функции и области применения. По мере развития технологий могут появляться новые стандарты, поэтому стоит быть в курсе последних событий в этой области.

Разъемы и штекеры - важнейшие компьютерные компоненты

Разъемы - незаменимая часть любой электронной системы, обеспечивающая эффективную передачу данных, аудио, видео и питания. Знание различных типов разъемов и их применения имеет решающее значение для правильного выбора компонентов и устройств. Каждый из них, от аудиоразъемов до USB-разъемов и разъемов питания, имеет свои уникальные характеристики и сферы применения.
